Werksnorm 2203 IK-S

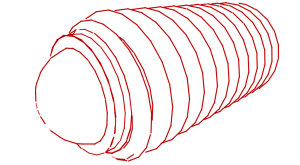

Federnde Druckstücke, mit Innensechskant und Kugel
Material: Automatenstahl, verstärkter Federdruck
Oberfläche: schwarz
Werksnorm 2203 IK-S Federnde Druckstücke, mit Innensechskant und KugelWerksnorm 2203 IK-S Federnde Druckstücke, mit Innensechskant und Kugel
Werksnorm 2203 IK-S Federnde Druckstücke, mit Innensechskant und Kugel
Werksnorm 2203 IK-S Federnde Druckstücke, mit Innensechskant und Kugel

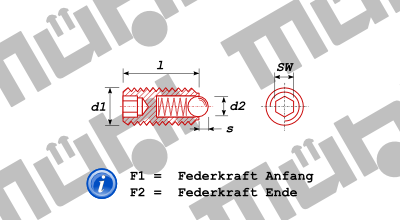

technische Details, Abmessungen in [mm]
s d2 SW F1~ [N] F2~ [N]
0,5 1,5 1,5 5 7
0,8 2,5 2 12 22
0,9 3 3 19 30
1 3,5 3 28 40
1,5 5 4 47 73
2 6 5 66 100
2,5 8 6 66 120
3,5 10 8 90 180
4,5 12 10 115 240
5,5 15 12 130 270
d1 x l
M 3 x 9 1
M 4 x 10 1
M 5 x 14 1
M 6 x 15 1
M 8 x 16 1
M 10 x 23 1
M 12 x 26 1
M 16 x 33 1
M 20 x 43 1
M 24 x 48 1
