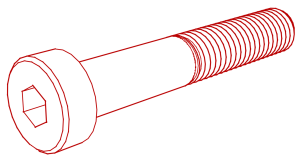

DIN 7984

Zylinderkopfschrauben mit IS

Material: Stahl Güte 10.9

RoHS & REACH: konform

Oberfläche: verzinkt (Chrom 6 frei)

technische Details, Abmessungen in [mm]

d	M 4	M 5	M 6	M 8	M 10
dk	7	8,5	10	13	16
k	2,8	3,5	4	5	6
SW	2,5	3	4	5	7
b1	14	16	18	22	26

l | d	M 4	M 5	M 6	M 8	M 10
10	500	500	500	200
12	500	500	500	200
16	500	500	500	200
20	500	500	500	200	200
25		500	500	200	200
30		500	500	200	200
35		200	200	200	100
40			200	200	100
45				200	100
50				200	100
60			200	200	100
70				100	100
l | d	M 4	M 5	M 6	M 8	M 10
