DIN 7979-D

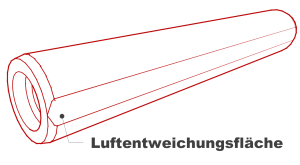

Zylinderstifte mit Innengewinde und Luftentweichungsfläche

Material: Stahl geh. HRc 60 ±2

RoHS: konform

Oberfläche: Toleranzfeld m6

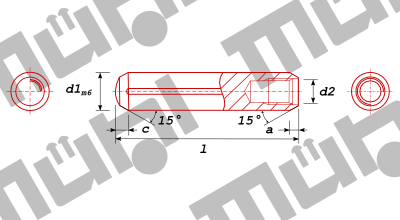

technische Details, Abmessungen in [mm]

d1	3	4	5	6	8	10	12	13
d1 max.	3,008	4,012	5,012	6,012	8,015	10,015	12,018	13,018
d1 min.	3,002	4,004	5,004	6,004	8,006	10,006	12,007	13,007
d2	M 2	M 3 (M2,5)	M 3	M 4	M 5	M 6	M 6	M 6
c ~	*	1,3	1,7	2,1	2,6	3	3,8	3,8
a ~	*	0,6	0,6	0,8	1	1,2	1,6	1,6

l | d1	3	4	5	6	8	10	12	13
10	250	250	250	200
12	250	250	250	200	200	100
14	250	250	250	200	200
16	250	250	250	200	200	100
18	250	250	250	200	200
20	250	250	250	200	200	100	100
22				200	200
24	250	250	250	200	200	100	100
25		250		200	200	100
26				200	200
28	250	250	250	200	200	100	100
30	250	250	250	200	200	100	100
32	250	250	250	200	200	100	100
35				200	200	100
36	250	250	250	200	200	100	100
40	250	250	250	200	200	100	100	50
45			250	200	200	100	100
50		250	250	200	200	100	100	50
55			250	200	100	50	100
60		250	250	200	100	50	50	50
65					100
70			250	200	100	50	50	50
75
80				200	100	50	50	50
85
90				200	100	50	50
100			250	200	100	50	50	50
110					100		50
120				200	100	50	50
130
140					100	50	50
160						50	50
180
200
l | d1	3	4	5	6	8	10	12	13
