ISO 8734

gehärtete Zylinderstifte, beidseitig gefast

Material: C1 (1.4034), gehärteter Edelstahl (HRc 55 +/- 2)

RoHS & REACH: konform

Oberfläche: Toleranzfeld m6

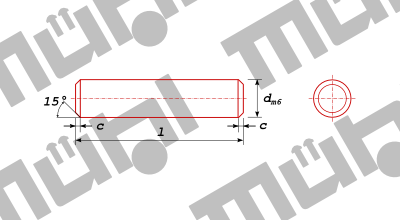

technische Details, Abmessungen in [mm]

d	1	1,5	2	2,5	3	4	5	6	8	10	12
d max.	1,008	1,508	2,008	2,508	3,008	4,012	5,012	6,012	8,015	10,015	12,018
d min.	1,002	1,502	2,002	2,502	3,002	4,004	5,004	6,004	8,006	10,006	12,007
c ~	0,2	0,3	0,35	0,4	0,5	0,63	0,8	1,2	1,6	2	2,5

l | d	1	1.5	2	2.5	3	4	5	6	8	10	12
4	250	250	250		250
5	250	250	250	250	250
6	250	250	250	250	250	200
8	250	250	250	250	250	200	200
10	250	250	250	250	250	200	200
12	250	250	250	250	250	200	200	100
14	250	250	250	250	250	200	200	100	100	50
16	250	250	250	250	250	200	200	100	100
18		250	250	250	250	200	200	100	100		50
20		250	250	250	250	200	200	100	100	50
22				250	250	200	200	100
24			250	250	250	200	200	100	100	50
26			250		250	200	200	100	100		50
28					250	200	200	100	50	50
30			250	250	250	200	200	100	50	50
32					250	200	200	100	50	50
36				250	250	100	100	100	50	50
40					250	100	100	100	50	50	50
45						100	100	100	50	50
50			250			100	100	100	50	50	50
55								100
60								100	50	50	50
70											50
80									50	50	50
90
100
l | d	1	1.5	2	2.5	3	4	5	6	8	10	12
